Высота горелки над металлом - контроллер THC (Torch Height Control)
контроллер ТНС
Torch Height Control (THC): зачем нужен и как работает
Torch Height Control (THC) — это система автоматического контроля высоты резака при плазменной или лазерной резке металла. Она самостоятельно регулирует расстояние между резаком и поверхностью листа, обеспечивая стабильное качество реза и продлевая срок службы расходников.
Как работает Torch Height Control?

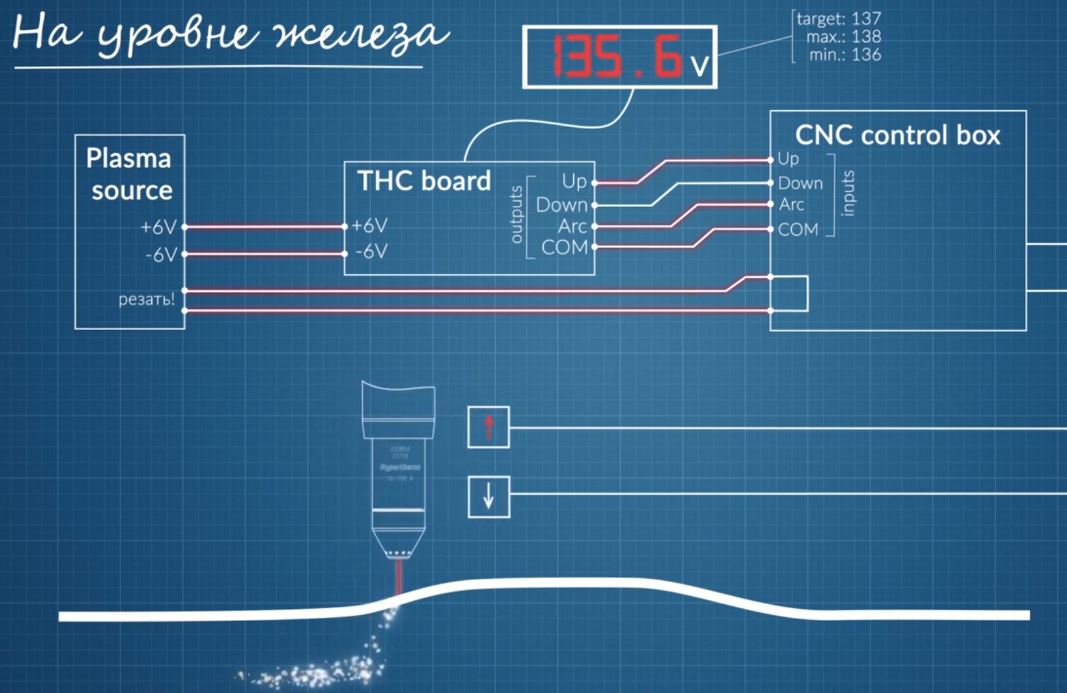

В основе работы THC лежит измерение напряжения дуги. Принцип простой: Правильная высота резака даёт определённое напряжение дуги.
- Если лист поднимается — расстояние уменьшается → напряжение падает.
- Если лист опускается — расстояние увеличивается → напряжение растёт.
THC непрерывно измеряет напряжение и корректирует высоту, поднимая или опуская резак.
Как узнать какое напряжение нужно установить для того, чтобы горелка шла на высоте 3мм?
Напряжение дуги у всех разное. Зависит от источника, параметров электросети и т. д.
В первую секунду станок едет на высоте, которую Вы поставили в программе Шиткам (в этом видео 4.5мм).
Дальше высоту горелки подхватит ТНС и будет ее менять - поднимать или отпускать в зависимости сколько вольт на нем Вы установили.
Важно установить правильное значение напряжения, иначе станок начнет на 4.5, а продолжит на 3 или 6 мм.
Напряжение дуги вашего плазмореза (в вольтах), которое соответствует длине дуги 4.5мм с текущими параметрами (амперы, давление воздуха) узнать очень просто - во время резки ТНС работает как вольтметр - показывает текущее напряжение дуги:
- Выключите ТНС в программе Мач3, чтобы горелка шла на заданной в Шиткам высоте и запустите программу.
- Посмотрите, какое напряжение дуги показывает ТНС, в большинстве случаев его и нужно установить.
Если у вас ТНС 04 Плазма72 с прошивкой -34-, то достаточно при смене металла, давления, ампер и т.д. нажать на ручку ТНС один раз (“А” На дисплее - режим авто).
Через 2 секунды после пробития, когда дуга стабилизировалась,ТНС измерит напряжение (высоту) и будет его поддерживать.
Я этим не пользуюсь, потому, что в момент измерения может быть окалина, искра и т. д. и напряжение измерится немравильно.
